Wątek: #13 Celownik Katowy Do Canona 300d - Zrob To Sam

  1. #1

    Lightbulb #13 Celownik Katowy Do Canona 300d - Zrob To Sam

    Kolejna porcja przeróbek. Tym razem coś bardzo prostego a jednocześnie bardzo ułatwiającego życie fotografa w szczególnych okolicznościach.


    CELOWNIK KĄTOWY (mocowanie PENTACON SIX)


    Bardzo przydatne urządzenie w fotografii. Wykorzystywane przy zdjęciach architektury, przy makrofotografii czy też zdjęciach studyjnych. Bardzo pomocne przy zdjęciach robionych z poziomu ziemi. Dzięki niemu, w pewnych sytuacjach ustawienie ostrości i innych parametrów jest znacznie ułatwione. Celownik ma możliwość obrotu o 360 stopni. Możemy patrzeć z boku, z góry i od dołu. Celownik dodatkowo ma korekcje dioptrii w zakresie -6 - +6 . Celownik nie powiększa obrazu w wizjerze.



    PRZERÓBKA

    Z uwagi na fakt że oryginalny celownik kątowy Canona to koszt kilkuset złotych postanowiłem wykonać coś we własnym zakresie i przy minimalnym budżecie.
    Pod uwagę brałem dwa rodzaje celowników, z mocowanie Practica/Zenit oraz Pentacon SIX. Z racji tego że nie mogłem dostać tego pierwszego zakupiłem celownik z mocowanie do Sixa.


    Następnie należało przystosować odpowiednio standardową muszę oczną która była na wyposażeniu mojego Canona 300D. Modyfikacje muszli były bardzo niewielkie. Należało zdjąć gumowa osłonkę i odciąć dolną poprzeczkę oraz następnie zeszlifować kawałek muszli wewnątrz. ( patrz zdjęcie poniżej)





    Po dokonaniu modyfikacji muszli, zakładamy ją na mocowanie bagnetowe od celownika i dokręcamy pierścieniem. Mamy już gotowy celownik do Canona EOSa 300D (oraz każdego innego modelu który ma te samo mocowanie muszli ocznej)






    LUPA NASTAWCZA Z POWIĘKSZENIEM CENTRUM KADRU 2.7X


    Lupa nastawcza z powiększeniem 2.7x oraz korekcją dioptrii. Swoje zastosowanie ma głównie w makrofotografii oraz przy wykorzystaniu obiektywów długo ogniskowych. Mocowanie lupy – bagnetowe Pentacon Six. Zakres przeróbek jak w przypadku celownika kątowego.



    Jeżeli macie jakieś sugestie, komentarze czy też nowe pomysły związane z przeróbką celownika to śmiało.

  2. #2

    Domyślnie

    Bardzodobre Celowniki Katowe Jak Rowniez Lupki Owiekszajace (szczegolnie Przydatne Na Malych Matowkach) Sa Od Systemu Yashica-contax - Pasuje Rozstaw Sanek ...wlasciwie Idealnie Pasuja Do Canona. Adam

  3. #3
    Bywalec Awatar checiu
    Dołączył
    Nov 2007
    Miasto
    Warszawa
    Wiek
    36
    Posty
    170

    Domyślnie

    patent sprawdzony i już używany nie raz po jakimś czasie niestety muszla się "wyrobiła" i zaczęła mi spadać w najmniej odpowiednim do tego momencie. :sad: Ale kilka kropelek Super Glue dało radę i już jest ok

  4. #4
    Pełne uzależnienie Awatar dinderi
    Dołączył
    Aug 2009
    Miasto
    Raszyn
    Wiek
    47
    Posty
    3 028

    Domyślnie

    My siostry z Archeo pragniemy podzielić się poczynionym adapterem do wizjera kątowego Pentacon od Prakticy.

    Zakupiłem rzeczony na Allegro za 61 PLN, z przesyłką. Ponieważ mocowanie Praktica jest o włos szersze od mocowania muszli ocznej w nowych Canonach, na ebay'u dokupiłem muszlę oczną do Canona EOS 5DII za 5 USD, z przesyłką.
    Rozebrałem zepsutego Zenita 12Xp, który ma mocowanie muszli ocznej identyczne jak stara Praktica i pozyskałem tenże uchwyt/mocowanie.

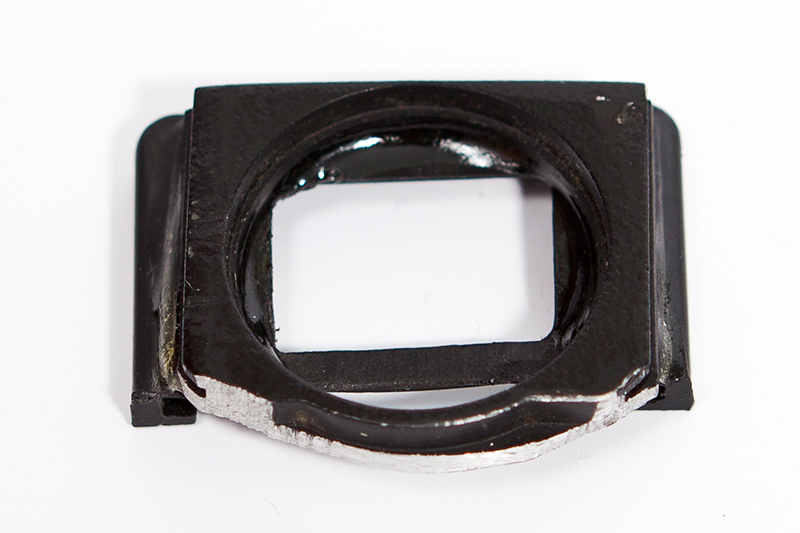

    Dociąłem, doszlifowałem, skleiłem na dwuskładnikowy klej żywiczny i już moge się cieszyć perspektywą z poziomu 0, bez potrzeby przestrzegania ścisłej diety, w celu pozbycia się "brzucha"

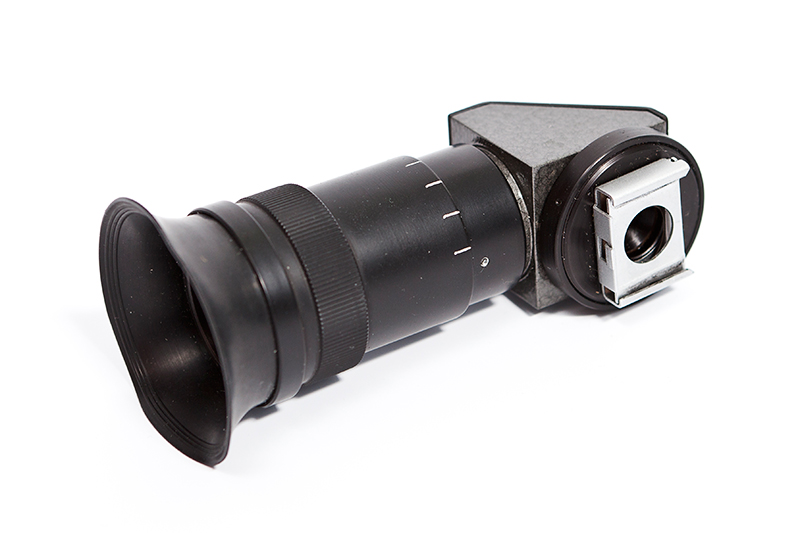

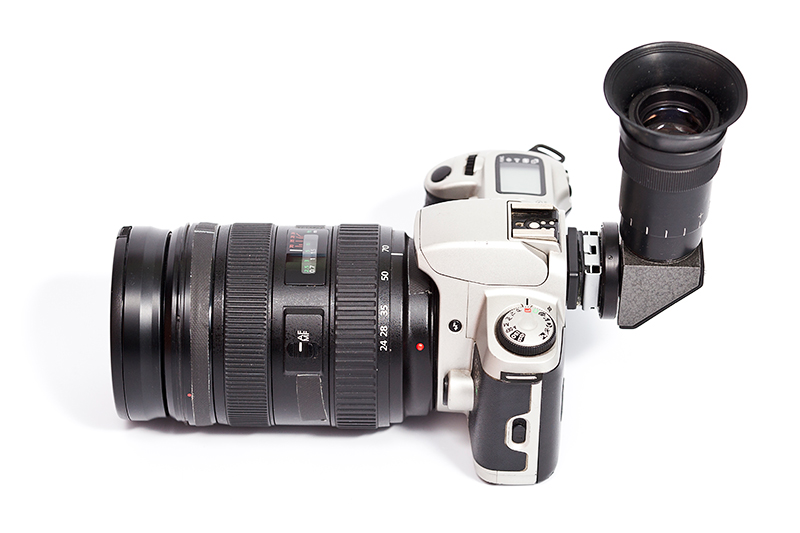

    A wygląda to tak:
