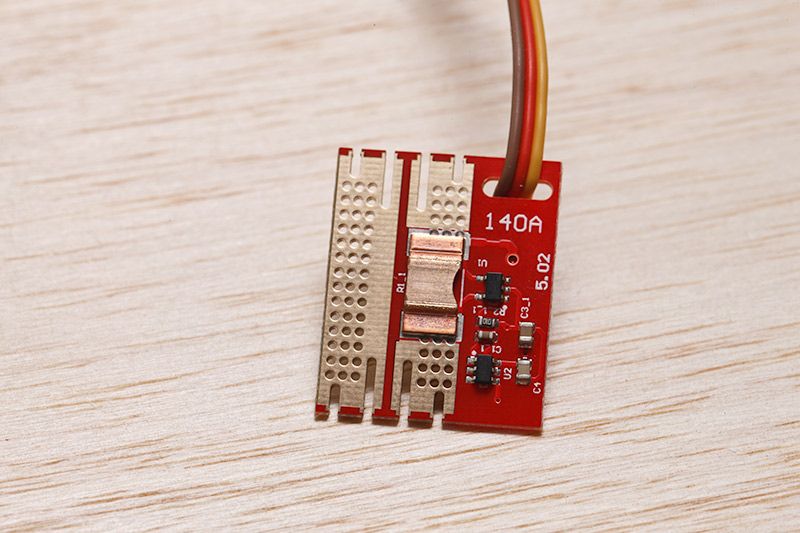

Co to jest to coś po lewej stronie i do czego dokładnie służy.Dwugroszówka ma tylko pokazać rozmiar.
Wersja do druku
Wygląda mi to na jakiś stabilizator ;-)
Pierwsze pytanie: Czy układ ten ma zastosowanie w modelarstwie?
(Szkoda że oznaczenie scalaka jest nieczytelne ;) )
I drugie: Czy całość przykręca się do radiatora?
Uff... dużo pytań a na razie pomysłu brak :)
czy to jest cześć maszyny do szycia?
Ma zastosowanie w modelarstwie - choc zapewne nie tylko. Nie jest przykrecony do radiatora.
Nie jest to ani stabilizator ani część maszyny do szycia :)
MOduł zdalnego sterowania?
Nope.Cytat:
Zamieszczone przez DonBolano
Regulator obrotów silnika?
Nie to nie regulator.
Na ustrojstwach firmy która to wyprodukowała jest napis: proudly made in USA. :)
Witam,
Nadajnik/odbiornik UKF/UHF lub moduł GPS ?
Pozdrawiam, Alex
Przetwornica?
Nie, nie przetwornica.
wyłącznik elektroniczny?
Regulator napięcia ?
Odbiornik?
Potencjometr cyfrowy??? (no ale to też regulator)
Nie jest to żaden regulator. Nie odbiornik. Nie przetwornica. nie wyłącznik. Kable są sporą podpowiedzią. :-)
zwrotnica?
symetryzator?
jakiś miernik?
woltomierz lub amperomierz?
adapter zasilania
Multiwibrator ?
Moduł miernika napięcia... ;)
Current Sensor Mod for Dragon OSD Plus on Vimeo Tutaj mamy podobny.
Dlaczego od razu skojarzyłem ten układ z modelarstwem? :confused:
Bardzo ciekawe zadanie, niewątpliwie trudne do rozwiązania przez niewtajemniczonych. (Jak ja)
Podpowiedzi, a szczególnie nazwa firmy, załatwiły sprawę. ;)
- - - Updated - - -
Układ mierzy prawdopodobnie zarówno natężenie jak i napięcie i jest częścią systemu pomiarowego dla modeli RC.
Zastanawia mnie tylko, jak to działa... Jak będę miał trochę czasu i herbaty - poszperam :)
A może autor wątku mógł by nas wzbogacić o nową wiedzę?
Nie jest to moduł miernika napięcia. :-)
To, przede wszystkim AMPEROMIERZ - z bocznikiem (zdjęcie drugiej strony) do mierzenia dużych prądów stałych (ten ma do 70A dla napięcia do 20V). Przy okazji mierzy również napięcie i pozwala na wyliczenie poboru mocy. Zastępuje to co na zdjęciu poniżej. Podobne układy są w każdym samochodzie, komputerze i milionie innych codziennych przedmiotów.
Pierwszy poprawną odpowiedź podał dziobolek i on daje kolejne.
- - - Updated - - -
@Emaliasz - Twoja odpowiedź była niewątpliwie bardziej kompletna co spowodowało mój dylemat "kto wygrał?" :-) dziobolek był jednak pierwszy.
Ten układ rzeczywiście jest montowany w modelach RC (głównie latających). Najczęściej tylko w dużych i latających daaaaaaleko. Moje dwa modele latają na odległości ponad 15 km. I nawet wrócić potrafią. Nawet same. :-)
Wzmacniacz antenowy/signal booster?
- - - Updated - - -
Oops......
A coto za modele masz??? Brzmi ciekawie, chyba nie parcujesz dla CIA? ;)
UAV od Unmanned Air Vehicle oraz FPV od First Person View to nie tylko domena CIA. Poniżej jeden z.... wielu moich modeli. Rozpiętość skrzydeł 2.15 m, Autonomia ok. 2 godzin, szybkość przelotowa ok 50-60 km/h, pułap ok 5000 m, lata również w pełnym automacie po zadanej trasie. Max. odległość na jakiej nim latałem 10.7 km. Moje radyjka spokojnie wystarczą na jakieś 20-25 km.Cytat:
Zamieszczone przez Bangi
EDIT ciężar modelu z całym osprzętem transmisji video, GoPro i "paliwem" (baterie) to ok. 3.2 kg
Dużo taka 'zabawka' kosztuje?
prostownik (mostek Graetza)
- - - Updated - - -
Nie zauważyłem drugiej strony wątku :oops:
To się nie da łatwo odpowiedzieć. Sam model (ten na zdjęciu) to ok 200$. Minimum, żeby w ogóle poleciał to... dodać ok 1000 zł. Żeby latał daleko to kilkaset euro. To mniej więcej podobnie jak z aparatami. Jak się ma body (nadajnik z aparaturą - zwykle najdroższa część zestawu) to reszta tak jak obiektywy :-) Jak się chce mieć niezawodny sprzęt to się kupuje jedynke ;-) itd. itd. Na pewno potrzeba bardzo dużo czasu. Bardzo dużo....Cytat:
Zamieszczone przez DonBolano
Czy czasem nie pomyliles sie co do 70A?
Przy 70 A ten rezystor 0.005 ohm musialby rozproszyc 25 W co jest niemozliwe.
Moze 7 A? wtedy .25 W co jest bardzo mozliwe.
Dzięki za info, bardzo ciekawy ten model.
To te modele rzeczywiscie uzywaja powaznych pradow. (ten opornik to pewnie .5 a nie 5 mohm).Cytat:
Zamieszczone przez Janusz Body
Czas lotu na full throttle to chyba kilka minut? Jak sie rozwazy rozmiary i wage to staje sie oczywiste.
W tym latającym skrzydle (X-8 Skywalker) silnik rozwija moc ok. 800W to daje max ciąg ok. 3.6 kg co oznacza, że model jest w stanie wznosić się pionowo w górę jak samolot myśliwski typu F-22. Na pełnym gazie z baterii 10000 mAh / 15.2 V (nominal) polata ok 7-8 min. "Cruising" to tylko 7-8A. Do tego dochodzi "termika" bo przy dużej powierzchni skrzydeł model lata jak szybowiec.
Podobnie z helikopterami. Przy wadze ok 3 kg potrzebują sporych mocy. Współczesne Li-Pol są w stanie dać i 200-300 A - baterie 60C czyli prąd 60 x pojemność czyli dla pojemności 5000 mAh * 60 = 300 A przy napięciu nominalnym 15.2 to potężna moc. Silnik w aucie można by odpalić bez problemu nawet zimą.
ale czad !
Janusz,
sory że poza konkursem - może napiszesz kilka słów kluczownych (jaki to model, coś o radiu jakiego używasz ...) appropos tego drona ?
Wielkie dzięki za nominację - zabieram się do pracy ;)Cytat:
Zamieszczone przez Janusz Body
Pozdrówka!
janusz,
straciłeś zainteresowanie dla fotografii i PSa?
Mam nadzieję, że to chwilowe...
Model x-8 skywalker FPV/UAV - Buy yours directly from the world factoryCytat:
Zamieszczone przez t00mcio
LRS - long range system - Dragonlink (made in USA - to wbrew nazwie nie chińszczyzna) w pasmie 433 Mhz
OSD - on screen display - dragonlink lub RSVOD5
Tor video - Lawamate tx 500 lub 1000 mW
Silnik bezszczotkowy outrunner Scorpion SII-3020-780kV (to kV to ilość obr/min z 1 volta)
Smiglo skadane 13 x 8 dajace ciąg do 3.9 kg (możliwe kilka sekund bo przeciąża silnik)
ESC Castle 75A
Baterie do napedu 2 x 5000 mAh 4S
Bateria odbiornika, serw i video 850 mAh 3S
Latam na googlach FatSharka z podgladem również na TV dla tzw gawiedzi :)
Manipulator czyli tzw aparatura Futaba T 10 CP z wyjętym modułem 2.4 GHz
Do tego anteny, anteny, anteny... Tajemnica dalekich lotow tkwi w antenach nie w mocy nadajnika. :)
- - - Updated - - -

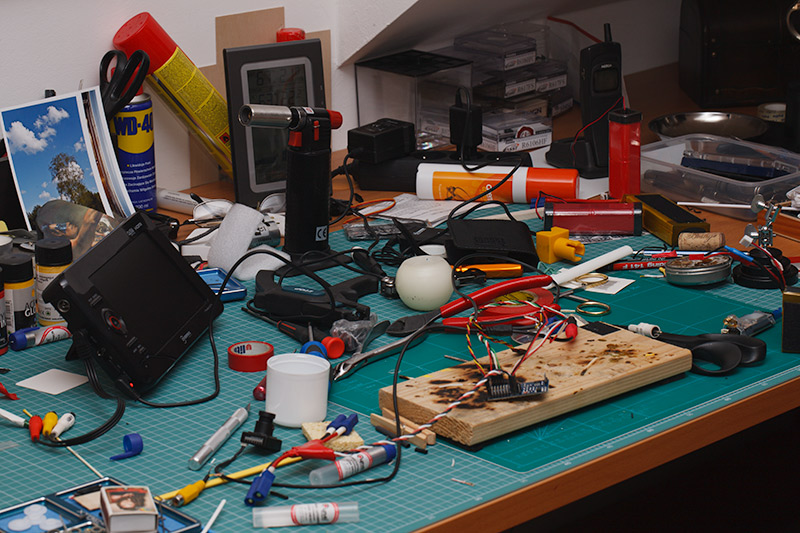

To hobby równoległe, uprawiane podobnie jak fotografia od 7-mego roku życie. Za to moje biurko dzisiaj wygląda tak:Cytat:
Zamieszczone przez igor58
WD-40 być musi w każdym domu :)
